工件热喷涂前的喷砂作业
日期：2018-04-16 10:47 人气：

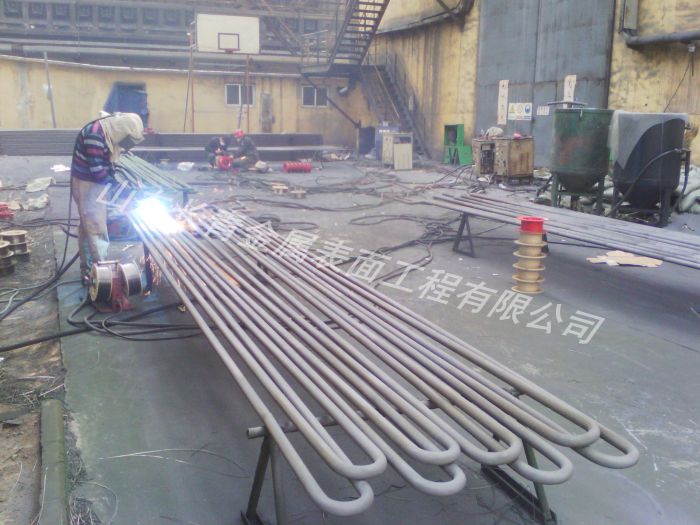

工件热喷涂前的喷砂作业
喷砂作业是热喷涂前粗糙处理最常用的方法，这种方法效率高，成本低。常用的喷砂材料有氧化硅、氧化铝等，喷砂介质的种类要根据工件的状态进行合理的选择。
对于各种金属基体，推荐采用的砂粒粒度约为16－60 号砂，粗砂用于坚固件和重型件的喷砂，喷砂压力为0.5－0.7Mpa，薄工件易于变形，喷砂压力为0.3－0.4Mpa。特别值得注意的一点是，用于喷砂的压缩空气一定要是无水无油的，否则会严重影响涂层的质量。喷涂前工件表面的粗化程度对大多数金属材料来说2.5－13 μmRa 就够了。随着表面粗糙度的增加涂层与基体材料的结合增强，但是当表面粗糙度超过10μmRa后，涂层结合强度的提高程度便会减低。
有些材料与基体结合不好, 需要喷涂一层过渡层使其能更好的与基体结合，我们通常把他叫做粘结底层，常用作粘结底层的材料有Mo、NiAl、NiCr及铝青铜等。粘结底层的厚度不应太厚一般为0.08－0.18μm。
本文由山东长青金属表面工程有限公司整理发布 http://www.jntmkj.com 电话：13969015358
上一篇：热喷涂前的表面预处理至关重要
下一篇：热喷涂前预热消除工件表面水分
