CQ-710陶瓷涂料是种新型电厂锅炉喷涂材料，为测试涂料的防结焦性能。先采用试验锅炉平台，试验条件为，燃烧煤种采用高钠煤、运行工况采用实际工况，运行时间8小时的15CrMo钢管状试样的结焦的焦块成份进行分析，均为SiO2和Al2O3。与实际发电锅炉运行4个月的15CrMo钢水冷壁（喷燃器附近）的结焦的焦块成份完全一致。说明两种工况结焦性能相同。
经线性外推10倍，采用试验锅炉平台，试验条件为，燃烧煤种采用高钠煤、运行工况采用实际工况，运行时间80小时结焦性能与实际发电锅炉运行40个月等效。

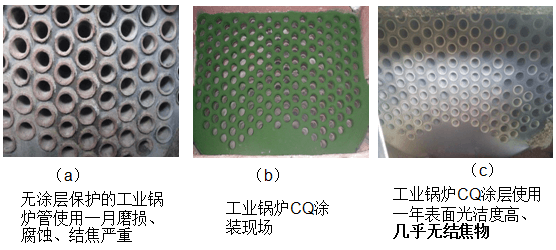

检验结果：高温纳米陶瓷涂层样管涂层表面光洁完好，无任何结焦现象。未经处理的样管和金属涂层（PS45）样管则结焦严重。
经本发明以上综合测定，结论为：该涂层具有优良的抗结焦性能，锅炉实际运行工况下，可应用4～5年左右。
公司对老客户山东发电厂锅炉喷燃器附近水冷壁喷涂高温纳米陶瓷涂层，运行9个月后，停炉检修。喷涂高温纳米陶瓷涂层的区域表面挂断续松散浮渣，浮渣经手触摸后轻松脱落；而未经喷涂高温纳米陶瓷涂层的区域结焦致密且与管壁结合紧密，需用硬物敲击结焦才能掉落。
济南天盟新材料科技有限公司专业从事锅炉喷涂、水冷壁喷涂，电厂四管防磨喷涂，工艺先进，欢迎咨询400-0708-056
以上资料由孙怀虎整理编写
